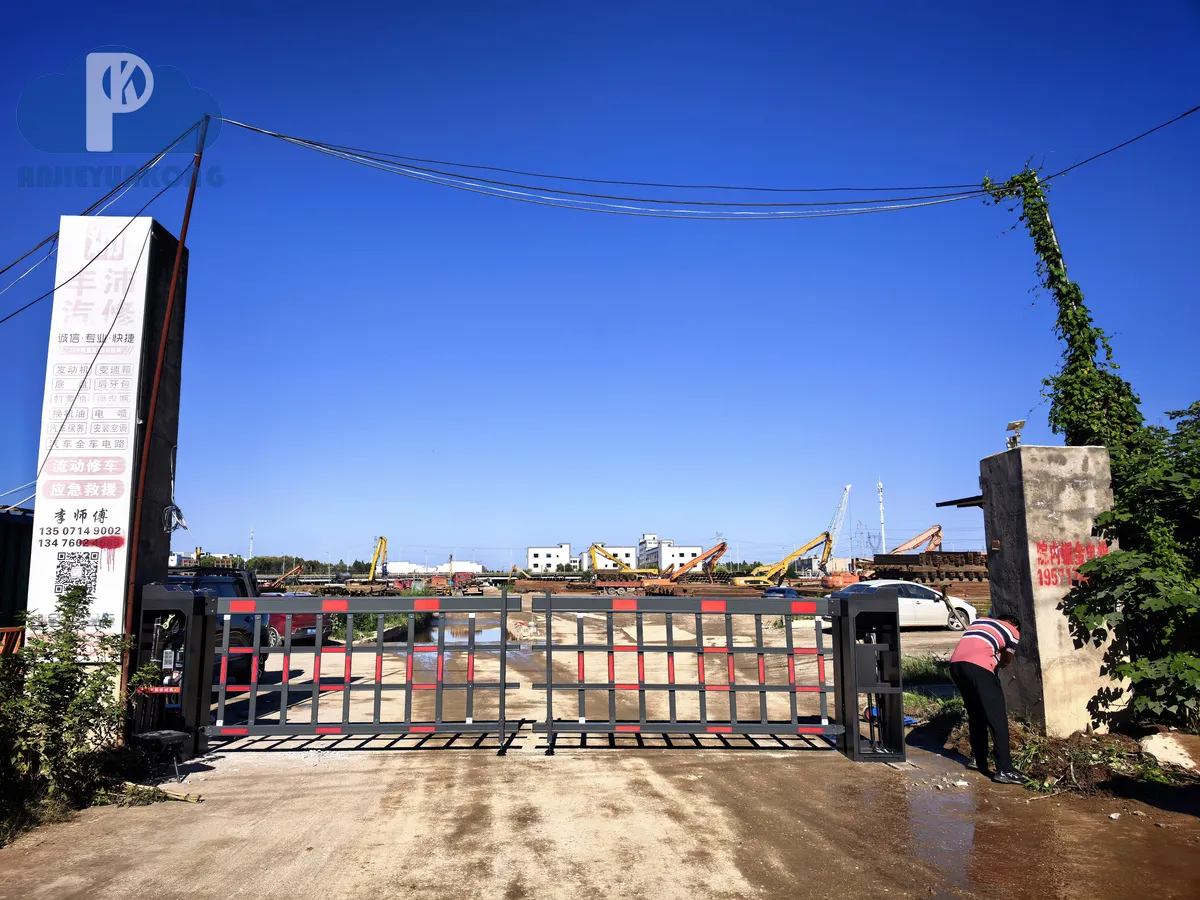

武汉智能道闸安装的返工，很少发生在拧螺丝那一步，更多出现在肉眼看不见的地方——基坑偏位、管线漏埋、接地没做。等问题冒出来时混凝土早已把现场封住，砸开重做的代价远高于一次做对。湖北安捷云控科技有限公司在武汉做了多年出入口施工，见过的现场返工，十有八九能追到下面这 5 个环节。

下面按施工时序讲：从放线到最后通电调试，每一处该看什么、标准是多少、怎么把返工挡在前面。文中参数为常见做法的参考值，实际以现场工况与设计图纸为准。

为什么道闸返工常出在隐蔽环节

武汉智能道闸安装属于”前半段藏得住、后半段改不动”的工程。基坑浇筑完成，位置、标高、管线走向全部被盖住；要改，只能在硬化地面上开槽或者整体破除。

返工往往是连锁的：

放线时没给相机留够抓拍距离，后期补装只能外移立杆，管线跟着重拉；
• 强弱电走同一根管，运营后识别掉线、显示屏闪烁、控制板偶发重启，治理只能破地分管；
• 接地漏做或阻值超标，雷雨季控制板与相机遇雷损坏。

这三类的共同点是：做错的时候看不出问题，出问题的时候现场已经封住了。

一、定位放线：一半的返工在这个环节就埋下

车道宽度与杆长怎么匹配

杆长不是随便定的。单车道净宽常见 3.5–4.5 米，杆长一般取车道净宽再加 0.5–1 米余量（参考值）；双向通行的双车道，还要考虑两杆间距与中置机箱的布置。

容易被忽略的是：杆越长，单次起落的摆幅越大，对基础的抗拔与抗倾覆要求更高。6 米杆沿用 4 米杆的基坑做法，多半在半年内出现机箱晃动。

抓拍距离与相机位置

车牌识别相机怎么装，决定这套系统能不能长期好用。工程上的常用参考值：

相机与车牌的直线距离 3–5 米；
• 安装高度 1.2–1.5 米，或与抓拍面接近齐平；
• 俯角控制在 15°–25°，过大容易出现字符畸变。

开门方向、岗亭视线与安全距离

机箱位置要避开司机视线死角，同时不能挡住岗亭值班人员看出入口的角度。项目里若同步部署升降柱或隔离柱，还要提前排定柱体与道闸的间距，避免落杆区域与柱体干涉。

提示： 放线完成、尚未开挖之前，建议用粉笔把安全岛轮廓、机箱轮廓、管线走向全画在地面上，再坐进驾驶位模拟一次进出。这一步多投入半小时，能挡掉大多数”装完才发现位置别扭”。

二、基坑浇筑：尺寸、混凝土与养护期

基坑尺寸与预埋件（参考值）

常规直杆道闸基础常见做法为 400×400×500 毫米（长×宽×深）；杆长超过 5 米，或广告道闸这类大迎风面的设备，建议加深到 600 毫米以上并相应加大平面尺寸。

预埋方式两类：

预埋钢板：土建阶段埋入带爪钢板，设备就位后焊接或螺栓连接，强度良好；
• 化学锚栓或膨胀螺栓：后期固定常用 M12–M16，需保证埋深与边距，不得打在砖缝或空心砖上。

混凝土标号与养护龄期

混凝土一般用 C25，浇筑后必须达到养护龄期才能让设备受力。常温条件下参考值：养护 7 天左右上设备；赶工期可在灰中加入早强剂，仍需养护 3–4 天并复检强度。

现场最典型的偷工点是上午浇完下午就装。短期看不出，一个月后机箱开始轻微晃动，随之而来的是限位漂移、杆体抖动、识别画面偏移。

安全岛该怎么做

车行出入口建议做高出地面 150–200 毫米 的安全岛（参考值），既能防止车辆碾压管线，也给道闸和岗亭一个稳定的抬高基座。安全岛边缘宜做倒角，并贴反光警示条。

三、管线预埋：强弱电分管与备用管

强电与弱电必须分管

强电（220V 供电）与弱电（网络、RS485、视频）不能走同一根管，平行间距参考值不小于 300 毫米。混穿的直接后果是电磁干扰，表现为识别率下降、显示画面闪动、控制板偶发重启。

管径常用参考值：强电用 φ50 的 PE 管或镀锌钢管，弱电用 φ32；穿越车行道时管顶埋深建议不小于 0.7 米，人行道下不小于 0.5 米。

备用管与穿线钢丝

现场看起来再简单，也要预留 1 根备用管，管内穿好钢丝便于后期换线。出入口后期加装人行通道闸、升降柱、车位引导屏，几乎都靠这根备用管救场。

提示： 管线回填之前务必拍照留存走向，并在竣工图上标注相对坐标。半年后旁边开挖施工时，这张照片就是避免挖断线缆的凭据。

四、接地与防雷：阻值达标是硬指标

接地怎么做

箱体与设备外壳需可靠接地，接地电阻参考值为 ≤4 欧姆。做法上一般在基础旁打一根接地极（角钢或圆钢），用扁铁引至箱体接地排，连接点做防腐处理并螺栓压接，不允许简单缠绕了事。

浪涌与雷雨季

武汉夏季雷雨集中，出入口又多位于建筑物边缘的开阔位置。除接地外，建议在供电端加装电源防雷模块、网络端加装信号防雷器；相机网线尽量不要架空走明线。

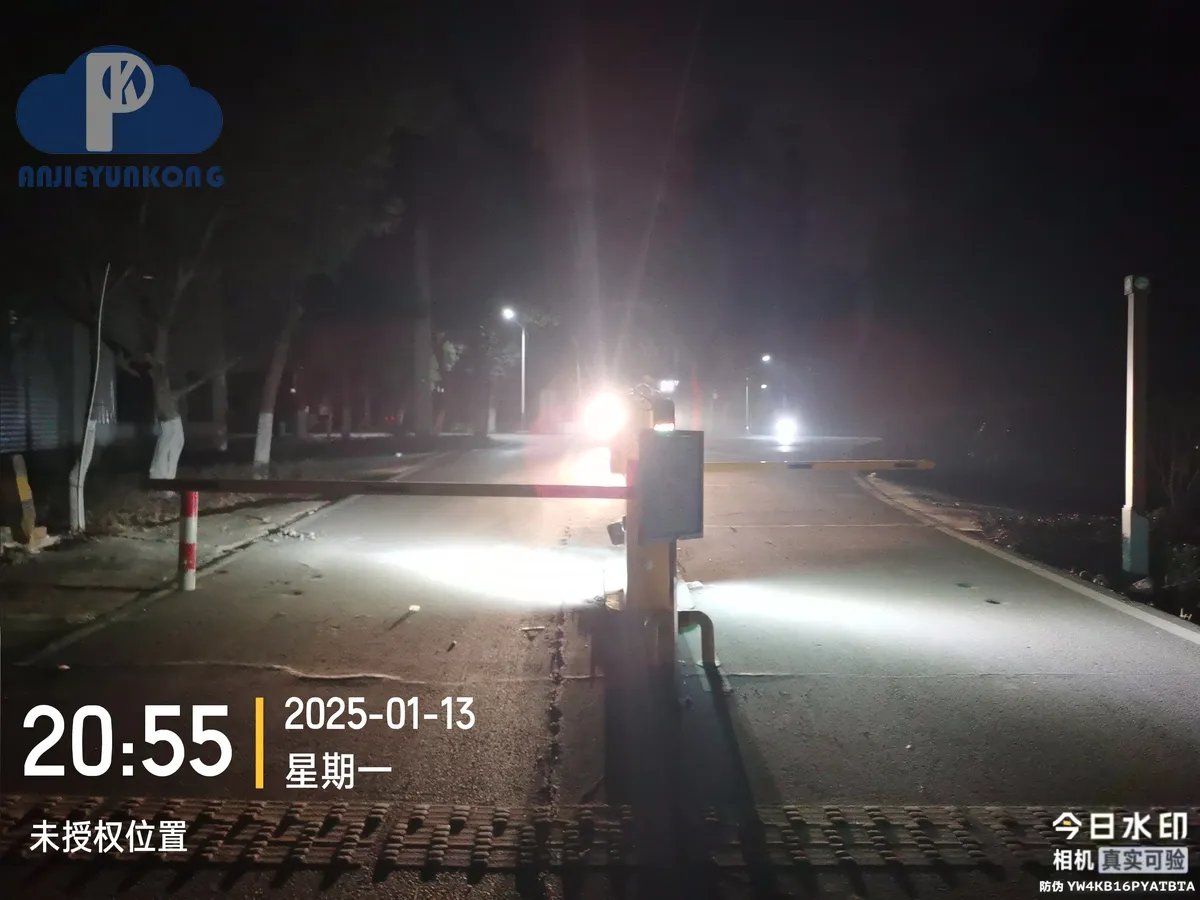

五、就位与调试：接线、水平度与限位复核

箱体水平与杆的垂直度

设备就位后用水平尺复核箱体垂直度（参考值：误差 ≤1‰），否则长期运行会加剧传动部件磨损。杆体在无风状态下应与地面平行，端部下垂需通过拉杆长度微调消除。

RS485 与网线的走线方式

多台设备级联时，RS485 通讯建议”手拉手”串联，不要星型分叉；总线两端各加 120 欧姆 终端电阻（参考值）。网线建议六类及以上，水晶头压接后逐根测通断。

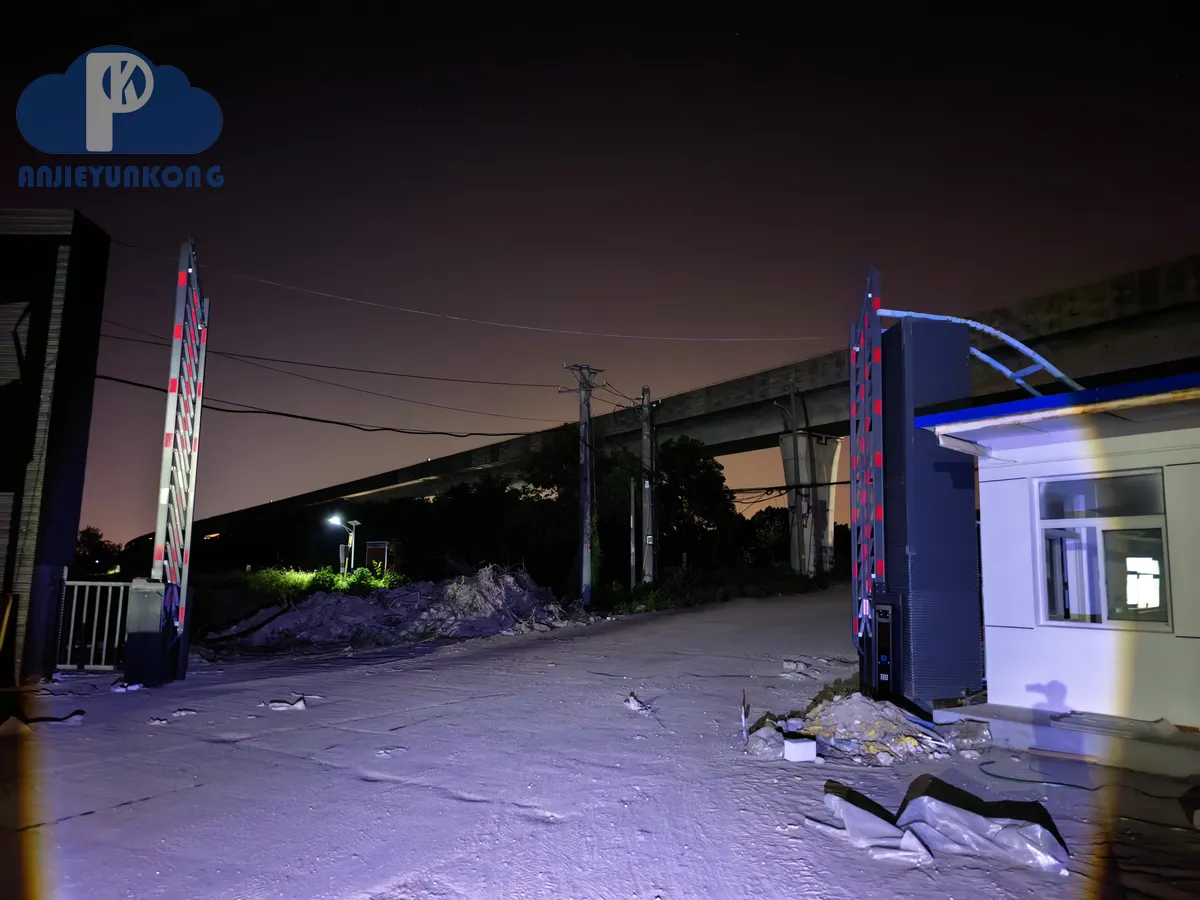

限位、防砸与系统联动复核

调试阶段至少连续跑满 20 次起落，同时观察三件事：限位是否漂移（同一行程偏差过大就要调）；地感或雷达防砸是否可靠触发，可用纸箱模拟；与车牌识别、云平台或计费管的联动是否闭环。

武汉大学附属外语学校那次出入口改造，因为涉及”门禁 + 道闸 + 识别”三方联动，我们在调试时专门模拟了消防通道车、无牌车、跟车三种工况，把放行逻辑逐条核准后才交付——这部分时间少不了。

五处隐蔽工程验收对照表

常见问题 FAQ

交付、验收与质保

验收怎么验：按上面对照表逐项签字，现场交底时一并交接基坑尺寸照片、管线走向照片、接地电阻实测值与调试记录。

施工周期：单个出入口（含基础养护）常规 7–10 天，多出入口并行相应顺延；涉及土建开挖的项目需结合物业或园区的施工时段安排。

质保与响应：湖北安捷云控科技有限公司（统一社会信用代码：91420112MACMN2PP38）提供整机质保与现场技术支持，武汉市区 2 小时响应，紧急故障 24 小时电话支持，常用配件在东西湖备件库备货，核心团队深耕出入口设备行业 10 年以上。

需要做免费现场勘测、出配置方案与施工方案的，可直接联系 153 4229 8138（乐先生）。我们会先看现场工况再定做法，避免图纸与现场脱节。

写在最后

武汉智能道闸安装这件事，技术本身不难，难的是把看不见的部分做扎实——放线留够余量、基坑按规范养护、强弱电分管、接地做到阻值达标、调试跑满行程。这 5 处做到位，设备后期的稳定性基本就稳了。
